آردوینو پرو مینی؛ قدرت بی‌نظیر در ابعاد یک کارت ویزیت

نویسنده: تیم فنی الکترومرکزی | متخصصان سیستم‌های embedded و پروژه‌های فشرده

🚀 قدرت در ابعاد کوچک

پروژه‌های پیشرفته الکترونیک همواره به فضای محدود و وزن کم نیاز دارند. برای نمونه، ساخت پهپاد مسابقه‌ای یا دستگاه پوشیدنی، کوچک‌سازی را به یکی از چالش‌های اصلی تبدیل کرده است. در پاسخ به این نیاز، آردوینو پرو مینی وارد بازار شد. این برد با همان قدرت پردازشی آردوینو UNO، در ابعادی ۶ برابر کوچک‌تر، راه‌حلی ایده‌آل برای پروژه‌های حرفه‌ای و محصولات نهایی ارائه می‌دهد. از سوی دیگر، الکترومرکزی این محصول را با تضمین اصالت و قیمت رقابتی در اختیار شما قرار می‌دهد. به علاوه، برای مشاهده سایر بردهای آردوینو، می‌توانید به صفحه خرید آردوینو مراجعه کنید.

۱. آشنایی با آردوینو پرو مینی

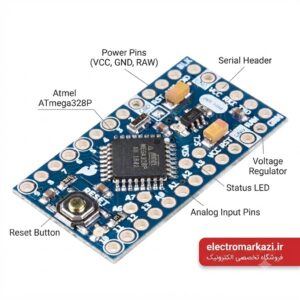

شرکت SparkFun Electronics این برد فوق‌فشرده را بر پایه میکروکنترلر ATmega328P معرفی کرد. در این طراحی، حذف قطعات غیرضروری، مهم‌ترین تفاوت آن با سایر بردهای آردوینو به شمار می‌رود. به عبارت دیگر، در این برد خبری از پورت USB، کانکتور تغذیه و حتی پایه‌های هدر لحیم‌شده نیست. در نتیجه، این طراحی مینیمال، ابعاد برد را به ۳۳ در ۱۸ میلی‌متر و وزن آن را به حدود ۴ گرم کاهش داده است.

از طرفی، قدرت پردازشی این برد دقیقاً برابر با آردوینو UNO است. به طور مشابه، همان میکروکنترلر، همان ۱۴ پین دیجیتال (شامل ۶ پین PWM) و همان ۳۲ کیلوبایت حافظه فلش در این برد کوچک جای گرفته‌اند. با این حال، تفاوت اصلی در کاربرد آن است؛ زیرا تولیدکنندگان پرو مینی را برای نصب دائمی در محصول نهایی طراحی کرده‌اند، نه برای نمونه‌سازی روی بردبرد.

۲. دو نسخه، دو کاربرد مجزا

تولیدکنندگان آردوینو پرو مینی را در دو نسخه عرضه می‌کنند که هرکدام برای کاربرد خاصی مناسب هستند:

به عنوان مثال، نسخه ۳.۳ ولت با مصرف انرژی کمتر، برای پروژه‌های باتری‌خور و دستگاه‌های پوشیدنی ایده‌آل است. در مقابل، نسخه ۵ ولت سرعت بالاتری دارد و با اکثر سنسورها و ماژول‌های موجود در بازار سازگاری کامل نشان می‌دهد.

۳. مشخصات فنی در یک نگاه

مشخصه	مقدار
میکروکنترلر	ATmega328P
ولتاژ کاری	۵ ولت یا ۳.۳ ولت (بسته به مدل)
فرکانس کلاک	۱۶ مگاهرتز یا ۸ مگاهرتز
پین‌های دیجیتال	۱۴ عدد (۶ عدد PWM)
پین‌های آنالوگ	۸ عدد (A0 تا A7)
حافظه فلش	۳۲ کیلوبایت (۲ کیلوبایت بوت‌لودر)
حافظه SRAM	۲ کیلوبایت
حافظه EEPROM	۱ کیلوبایت
ابعاد	۳۳ × ۱۸ میلی‌متر
وزن	حدود ۴ گرم
پروتکل‌های ارتباطی	I2C، SPI، UART

۴. مزایای آردوینو پرو مینی در یک نگاه

ابعاد فوق‌فشرده: با ابعاد ۳۳ در ۱۸ میلی‌متر، این برد ۶ برابر کوچک‌تر از آردوینو UNO است. به ویژه، پهپادها، ربات‌های کوچک و دستگاه‌های پوشیدنی از این ویژگی بهره‌ی زیادی می‌برند.

وزن بسیار کم: وزنی حدود ۴ گرم دارد. در نتیجه، این برد برای پروژه‌های پرنده و وسایل نقلیه هوایی بدون سرنشین (UAV) یک گزینه‌ی بی‌نظیر است.

مصرف بهینه انرژی: نسخه ۳.۳ ولت با مصرف پایین، برای پروژه‌های با باتری ایده‌آل است. به علاوه، رگولاتور داخلی با توان ۱۵۰ میلی‌آمپر، تغذیه مطمئنی برای سنسورها و ماژول‌ها فراهم می‌کند.

قیمت اقتصادی: حذف قطعات غیرضروری، قیمت این برد را به شدت مقرون‌به‌صرفه کرده است. به همین دلیل، این ویژگی آن را به گزینه‌ای عالی برای تولید انبوه محصولات الکترونیکی تبدیل کرده است.

سازگاری کامل با اکوسیستم آردوینو: این برد با Arduino IDE کاملاً سازگار است و تمام کتابخانه‌های استاندارد آردوینو را پشتیبانی می‌کند. از سوی دیگر، توسعه‌دهندگان می‌توانند کدهای نوشته‌شده برای UNO را با تغییرات جزئی روی پرو مینی اجرا کنند.

۵. کاربردهای گسترده در پروژه‌های حرفه‌ای

پهپادها و ربات‌های پرنده: وزن کم و ابعاد کوچک، آن را به گزینه‌ای ایده‌آل برای کنترل‌کننده‌های پرواز تبدیل کرده است.

دستگاه‌های پوشیدنی (Wearables): مصرف پایین و اندازه کوچک برای ساعت‌های هوشمند و گجت‌های پوشیدنی عالی است.

محصولات نهایی و تجاری: طراحی برای نصب دائمی، آن را برای تولید انبوه محصولات الکترونیکی مناسب ساخته است.

پروژه‌های اینترنت اشیا (IoT): با اضافه کردن ماژول‌های WiFi یا بلوتوث، یک گره IoT قدرتمند و کم‌مصرف خواهید داشت.

سیستم‌های اندازه‌گیری و مانیتورینگ: جمع‌آوری داده از سنسورها در فضای محدود.

۶. برنامه‌ریزی؛ ساده‌تر از آن چیزی که فکر می‌کنید

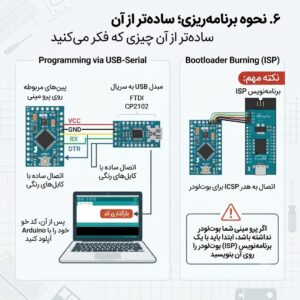

از آنجا که تولیدکنندگان پورت USB را از روی این برد حذف کرده‌اند، برای برنامه‌ریزی به یک مبدل USB به سریال (مانند FTDI یا CP2102) نیاز دارید. خوشبختانه، اتصال آن بسیار ساده است: فقط کافی است پایه‌های VCC، GND، TX، RX و DTR را به پین‌های مربوطه روی پرو مینی متصل کنید. پس از آن، مانند هر برد آردوینوی دیگری، کد خود را با Arduino IDE آپلود کنید.

نکته مهم: اگر پرو مینی شما بوت‌لودر نداشته باشد، باید ابتدا با یک برنامه‌نویس (ISP) بوت‌لودر را روی آن بنویسید.
