برد تبدیل برک‌اوت Micro USB به DIP | اتصال آسان در پروژه‌های نمونه‌سازی

نویسنده: تیم فنی الکترومرکزی | طراحان سیستم‌های الکترونیکی و اینترنت اشیا

🛠️ راه‌اندازی سریع پروژه‌های الکترونیکی با برک‌اوت Micro USB

اتصال کابل Micro USB به برد نمونه‌سازی (Breadboard) همیشه یکی از چالش‌های رایج در پروژه‌های الکترونیکی بوده است. پین‌های ظریف این کانکتورها با بردبردهای استاندارد سازگاری ندارند و لحیم‌کاری مستقیم آنها ریسک بالایی دارد. برای رهایی از این دغدغه، الکترومرکزی برد تبدیل برک‌اوت Micro USB به DIP را با طراحی حرفه‌ای و کیفیت صنعتی ارائه می‌دهد. این قطعه کوچک اما کاربردی، کانکتور ظریف Micro USB را به پین‌های استاندارد ۲.۵۴ میلی‌متری تبدیل می‌کند. با استفاده از آن می‌توانید به سادگی روی بردهای نمونه‌سازی، پروژه‌های آردوینو، ESP و سایر میکروکنترلرها را راه‌اندازی کنید. دیدن سایر مبدل‌های مشابه در خرید مبدل‌ها در فروشگاه الکترومرکزی نیز خالی از لطف نیست.

۱. آشنایی با محصول و کاربردهای آن

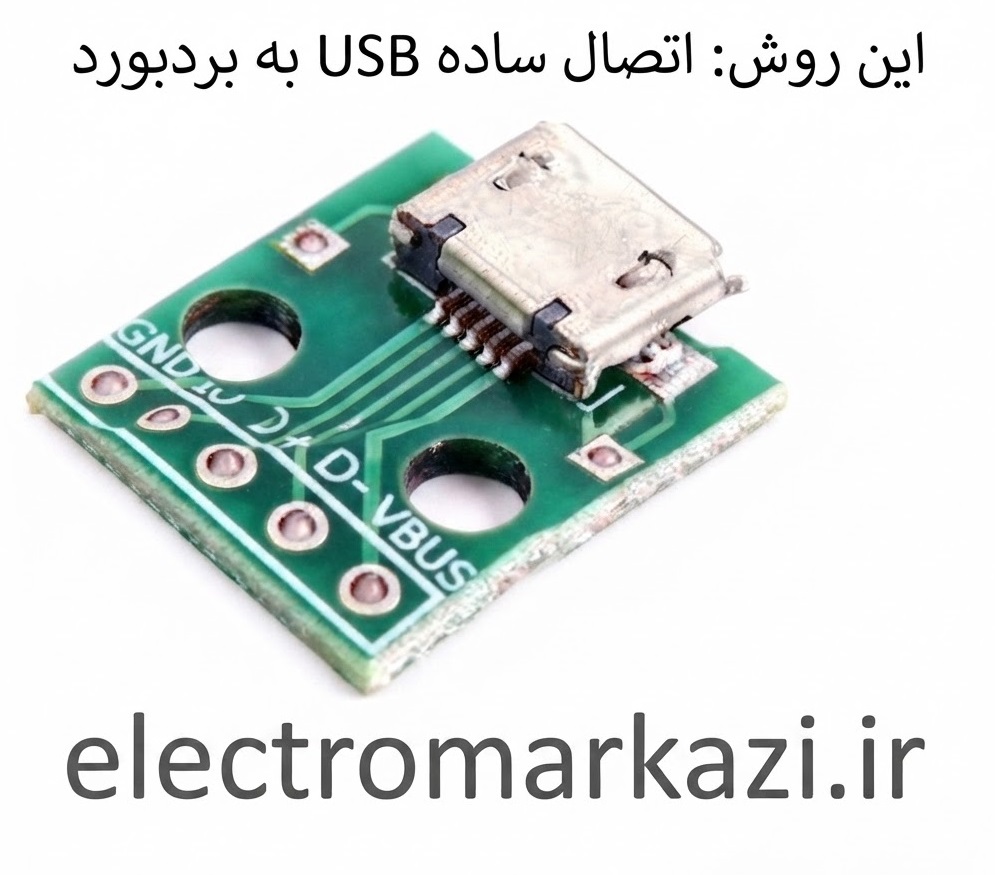

این برد تبدیل که با نام برک‌اوت Micro USB به DIP شناخته می‌شود، یک قطعه ساده اما حیاتی برای هر مهندس الکترونیک و علاقه‌مند به پروژه‌های DIY محسوب می‌شود. وظیفه اصلی آن، تبدیل کانکتور میکرو USB به یک برد با فاصله پین‌های استاندارد ۲.۵۴ میلی‌متر است که دقیقاً با بردبردها هماهنگ است. به کمک این قطعه، انتقال ولتاژ تغذیه ۵ ولت و سیگنال‌های دیتا (+D و -D) از کابل Micro USB به برد اصلی به راحتی امکان‌پذیر می‌شود. کاربردهای این محصول بسیار گسترده است و در نمونه‌های اولیه (Prototyping)، پروژه‌های آزمایشی و حتی محصولات نهایی که به اتصال USB نیاز دارند، به وفور دیده می‌شود.

۲. مرور مشخصات فنی دقیق

برای آشنایی بهتر با این محصول، نگاهی به مشخصات فنی آن خواهیم داشت:

۳. مزایای استفاده از این برد تبدیل

چرا این محصول انتخاب هوشمندانه‌ای است؟ در ادامه به چند مزیت کلیدی اشاره می‌کنیم:

طراحی سبک و کم‌حجم: ابعاد کوچک این برد (حدود ۲۰ × ۱۸ میلی‌متر) باعث می‌شود فضای ناچیزی روی برد اصلی اشغال کند و برای پروژه‌های فشرده ایده‌آل باشد.

چیدمان کاربرپسند پین‌ها: پین‌ها با فاصله استاندارد ۲.۵۴ میلی‌متر طراحی شده‌اند، بنابراین به راحتی روی بردبرد قرار می‌گیرند و نیازی به سیم‌کشی اضافی ندارید.

دوام و کیفیت ساخت: برد از مواد باکیفیت FR4 با ضخامت ۱.۶ میلی‌متر ساخته شده که مقاومت مکانیکی بالایی دارد. همچنین کانکتور Micro USB با روکش طلا، در برابر اکسیداسیون مقاومت خوبی از خود نشان می‌دهد.

سازگاری گسترده: این برد با تمام میکروکنترلرهای محبوب از جمله آردوینو (Uno، Mega، Nano)، ESP8266، ESP32، STM32 و سایر بردهای دارای پورت USB به خوبی کار می‌کند.

۴. معرفی دقیق پین‌های برد برک‌اوت

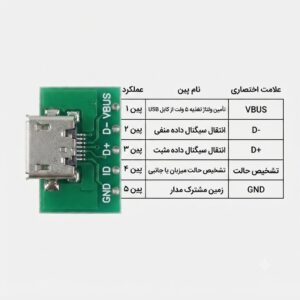

روی این برد، ۵ پین خروجی با استاندارد DIP تعبیه شده که هر کدام وظیفه مشخصی دارند:

نام پین	علامت اختصاری	عملکرد
پین ۱	VBUS	تأمین ولتاژ تغذیه ۵ ولت از کابل USB
پین ۲	D-	انتقال سیگنال داده منفی (Data Negative)
پین ۳	D+	انتقال سیگنال داده مثبت (Data Positive)
پین ۴	ID	تشخیص حالت میزبان یا جانبی (Host/Peripheral)
پین ۵	GND	زمین مشترک مدار

۵. نکته تخصصی: عملکرد پین ID و تعیین حالت میزبان یا جانبی

یکی از جذاب‌ترین ویژگی‌های این برد، دسترسی مستقیم به پین ID است. این پین در کانکتورهای Micro USB وظیفه تشخیص حالت اتصال را بر عهده دارد. نحوه عملکرد آن به این صورت است:

وقتی پین ID به زمین (GND) متصل شود، دستگاه در حالت میزبان (Host) قرار می‌گیرد. در این حالت، می‌تواند دستگاه‌های جانبی مانند ماوس، کیبورد یا فلش مموری را شناسایی و مدیریت کند. در مقابل، اگر پین ID بدون اتصال رها شود (Floating) یا به ولتاژ مثبت متصل گردد، دستگاه به حالت جانبی (Peripheral) می‌رود و امکان اتصال به کامپیوتر یا گوشی را فراهم می‌کند. برای پروژه‌های پیشرفته‌ای که نیاز به تعویض نقش دستگاه دارند، این قابلیت بسیار حیاتی محسوب می‌شود.

۶. محصولات مشابه و گزینه‌های جایگزین

در فروشگاه الکترومرکزی، محصولات مشابه دیگری نیز موجود است که بسته به نیاز خود می‌توانید انتخاب کنید:

برای مشاهده کامل این محصولات، سری به صفحه پیلار خرید مبدل‌ها در الکترومرکزی بزنید.

۷. نظرات کاربران و تجربیات خریداران

⭐ امیرحسین م. (مهندس الکترونیک):

“برای پروژه GPS tracker دقیقاً به چنین محصولی نیاز داشتم. دیگر مجبور نیستم کابل USB رو مستقیم به برد لحیم کنم. عملکردش عالی بود.”

⭐ سارا ک. (توسعه‌دهنده IoT):

“کیفیت ساخت خیلی خوبه و پین‌ها به راحتی روی بردبرد قرار می‌گیرن. ارسال هم خیلی سریع انجام شد.”

⭐ رضا ف. (دانشجوی مهندسی برق):

“برای پروژه‌های دانشگاهی خیلی به کارم اومد. پین ID رو هم تست کردم و بدون مشکل کار کرد.”
