ماژول TJA1050 CAN to TTL

🚀 ارتباط پایدار در محیط‌های پرنویز با ماژول TJA1050

در پروژه‌های صنعتی و خودرویی، برقراری ارتباط مطمئن بین گره‌های مختلف شبکه، یکی از چالش‌های اساسی محسوب می‌شود. پروتکل CAN (Controller Area Network) به دلیل مقاومت بالا در برابر نویز و قابلیت اطمینان، به استاندارد غالب در این حوزه‌ها تبدیل شده است. اما میکروکنترلرهایی مانند آردوینو، ESP32 و STM32 به طور مستقیم قادر به ارتباط با این شبکه نیستند. برای رفع این مشکل، به یک واسط مطمئن نیاز دارید. ماژول TJA1050 CAN to TTL با بهره‌گیری از تراشه پیشرفته فیلیپس، این پل ارتباطی را فراهم می‌کند. در این مقاله، با مشخصات فنی، مزایا و کاربردهای این محصول آشنا خواهید شد.برای خرید انواع مبدل ها کلیک کنید

۱. معرفی محصول و تراشه TJA1050

ماژول TJA1050 CAN to TTL، یک مبدل سیگنال است که واسطی بین کنترلر CAN و گذرگاه فیزیکی ایجاد می‌کند. در قلب این ماژول، تراشه TJA1050 از شرکت NXP (فیلیپس سابق) قرار دارد که نسل سوم ترانسیورهای پرسرعت CAN این شرکت محسوب می‌شود و نسبت به نسل‌های قبلی (PCA82C250 و PCA82C251) بهبودهای چشمگیری داشته است.

این ماژول سیگنال‌های منطقی TTL (مطابق با ولتاژ ۳.۳ یا ۵ ولت) را به سیگنال‌های تفاضلی CANH و CANL تبدیل می‌کند و بالعکس. این ویژگی به میکروکنترلرها امکان ارتباط با شبکه‌های CAN را می‌دهد.

۲. مشخصات فنی و ویژگی‌های کلیدی

برای آشنایی بهتر با این ماژول، نگاهی به مشخصات فنی آن خواهیم داشت:

مهم‌ترین ویژگی‌های این تراشه عبارتند از:

• سازگاری کامل با استاندارد ISO 11898: این تراشه به طور کامل با استاندارد بین‌المللی CAN bus سازگار است و ارتباطی پایدار و بدون خطا را تضمین می‌کند.

• انتشار الکترومغناطیسی (EME) بسیار پایین: با بهینه‌سازی سیگنال‌های CANH و CANL، نویز القایی در محیط‌های حساس به حداقل رسیده است.

• حالت سایلنت (Silent Mode): با تنظیم پایه S به ولتاژ مثبت، فرستنده غیرفعال می‌شود. این حالت از اختلال در شبکه در صورت خرابی کنترلر جلوگیری می‌کند.

• حفاظت در برابر اتصال کوتاه و دمای بالا: مدارات حفاظتی داخلی از تراشه در برابر اتصال کوتاه به باتری یا زمین و همچنین افزایش دما محافظت می‌کنند.

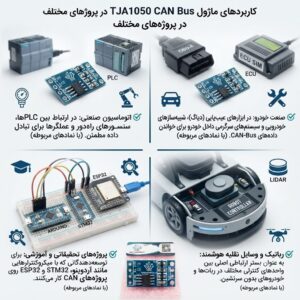

۳. کاربردهای گسترده در صنعت و پروژه‌های الکترونیک

این ماژول به دلیل ویژگی‌های منحصربه‌فرد خود، در طیف وسیعی از پروژه‌ها کاربرد دارد:

✅ اتوماسیون صنعتی: در ارتباط بین PLCها، سنسورهای راه‌دور و عملگرها برای تبادل داده مطمئن.
✅ صنعت خودرو: در ابزارهای عیب‌یابی (دیاگ)، شبیه‌سازهای خودرویی و سیستم‌های سرگرمی داخل خودرو برای خواندن داده‌های CAN-Bus.
✅ رباتیک و وسایل نقلیه هوشمند: به عنوان بستر ارتباطی اصلی بین واحدهای کنترلی مختلف در ربات‌ها و خودروهای بدون سرنشین.
✅ پروژه‌های تحقیقاتی و آموزشی: برای توسعه‌دهندگانی که با میکروکنترلرهایی مانند آردوینو، STM32 و ESP32 روی پروژه‌های CAN کار می‌کنند.

۴. مزایای رقابتی این ماژول

• نصب آسان با ۶ پین: این ماژول تنها به ۶ پین (VCC، GND، TXD، RXD، CANH و CANL) مجهز است که اتصال آن را به سادگی هرچه تمام‌تر می‌کند.

• سازگاری ولتاژ: ورودی‌های آن با سطوح ولتاژ ۳.۳ و ۵ ولت سازگار هستند و استفاده از آن را با اکثر میکروکنترلرهای موجود ممکن می‌سازند.

• قابلیت اطمینان بالا: با قابلیت اتصال حداقل ۱۱۰ گره به یک باس، برای شبکه‌های پیچیده و گسترده بسیار مناسب است.

🛒 خرید هوشمندانه از الکترومرکزی

این ماژول یک انتخاب ایده‌آل برای هر مهندس الکترونیک و علاقه‌مند به پروژه‌های صنعتی و خودرویی است. الکترومرکزی با ارائه این محصول با تضمین اصالت کالا  خریدی مطمئن را برای شما فراهم می‌کند.

برای مشاهده قیمت، موجودی و خرید این محصول و سایر مبدل‌های ارتباطی، به  خرید مبدل‌ها در فروشگاه الکترومرکزی مراجعه کنید.
